當前位置：首頁 >> 球閥
>> 對夾式球閥 >> 夾套保溫對夾式球閥 更新時間 2025-5-10 0:38:04
對夾式球閥
| 夾套保溫對夾式球閥 |
 |
產品名稱： | 夾套保溫對夾式球閥 | |||||
| 型號： | BQ71F/PPL | ||||||
| 口徑： | DN15-200 | ||||||
| 壓力： | 1.6-4.0MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【夾套保溫對夾式球閥】 | |||||||
夾套保溫對夾式球閥詳細介紹
夾套保溫對夾式球閥品概述：
夾套保溫對夾式球閥夾套上有兩小孔以便蒸汽或?qū)Я饔偷缺亟橘|(zhì)的循環，具有良好的保溫保冷特性，能應用于易結晶及粘稠的流體，并能滿足各種需要保溫介質的場合。產品適用于石油、化工、冶金、制藥、食品等各類系統中的水、蒸汽、油品、硝酸、醋酸、蠟質、瀝青等易結晶及粘稠等介質，防止輸送常溫下會凝固的高粘度介質。
夾套保溫對夾式球閥開啟過程：
1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
夾套保溫對夾式球閥關閉過程：
1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3、快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4、手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
| 序號NO | 零件名稱 | 材質 | |
| 1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 5 | 填料 | 不銹鋼P(yáng)TFE | 聚四氟乙烯PTFE |
| 6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 10 | 手柄套 | 塑料Plastic | 塑料Plastic |
| 11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |

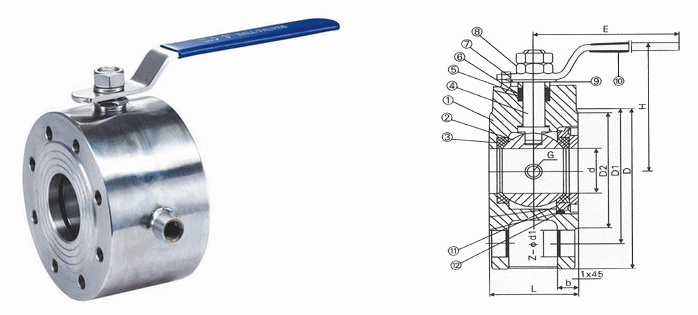

夾套保溫對夾式球閥外形結構圖：
夾套保溫對夾式球閥連接尺寸：
| 尺寸 | 15/1/2“ | 20/3/4” | 25/1“ | 32/11/4" | 40/11/2" | 50/2“ | 65/21/2" | 80/3” | 100/4“ | 125/5” | 150/6” | 200/8“ |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
| l | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 2-G | 3/8 | 3/8 | 3/8 | 1/2 |
1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【夾套保溫對夾式球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
