當前位置：首頁 >> 底閥
>> 水上式底閥 >> 鑄鐵水上式底閥 更新時間 2025-5-10 0:37:09
水上式底閥
| 鑄鐵水上式底閥 |
 |
產品名稱： | 鑄鐵水上式底閥 | |||||
| 型號： | SSDF-I | ||||||
| 口徑： | DN50-800 | ||||||
| 壓力： | 0.6-2.5MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【鑄鐵水上式底閥】 | |||||||
鑄鐵水上式底閥詳細介紹
鑄鐵水上式底閥產品概述：
每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新?lián)Q代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。SSDF-I水上式底閥由閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。啟動水泵前先向吸入管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，從而阻止了液體回到泵前。該底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。
鑄鐵水上式底閥產品特點:
1、替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處，亦可代替彎頭，其密封性能獨特，達到滴水不漏，并設有阻尼裝置，對水錘危害有一定的減緩作用。
2、節能效果顯著，在正常工作使用時（按千噸/米耗電量）可節能5-7%左右，使用一至兩年，所節省電費可收回您為購買此閥的投資費用，其節能效果是一般底閥所不能達到的。
3、使用壽命長、維修方便，該底閥使用壽命在五年以上，大大地降低了生產成本，且在使用期內一般沒有什么故障，即使有故障，處理也極為方便、迅速。充分顯示了它的優越性。
4、自吸性能可靠，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式底閥具有獨特的密封效果，可以達到滴水不漏，確保下一次起泵的順利進行，因此在設計過程中，不必考慮因起泵不出水而選用投資很大的水下泵房給水工程方案。
5、本產品連接法蘭全部符合GB規定，通用性能好。
鑄鐵水上式底閥零件材料：
序號
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
名稱
|
閥體
|
閥瓣
|
閥桿
|
閥蓋
|
閥桿套
|
密封圈
|
螺栓螺母
|
螺母
|
密封圈
|
壓板
|
螺母
|
|
鑄鐵水上式底閥使用注意事項：
1、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
2、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
3、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
4、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬合鈦）材質。

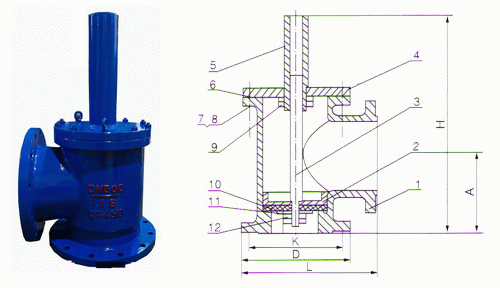

鑄鐵水上式底閥外形結構圖：
公稱通徑
DN（mm）
|
D
|
D1
|
A
|
B
|
||
0.6MPa
|
1.0MPa
|
1.0MPa
|
1.6MPa
|
|||
50
|
140
|
160
|
110
|
125
|
100
|
100
|
65
|
160
|
180
|
130
|
145
|
110
|
110
|
80
|
185
|
195
|
150
|
160
|
120
|
120
|
100
|
205
|
215
|
170
|
180
|
130
|
130
|
150
|
260
|
280
|
225
|
240
|
150
|
150
|
200
|
315
|
335
|
280
|
295
|
190
|
190
|
250
|
370
|
390
|
335
|
350
|
240
|
240
|
300
|
435
|
440
|
395
|
400
|
290
|
290
|
350
|
485
|
500
|
445
|
460
|
340
|
340
|
400
|
535
|
565
|
495
|
515
|
390
|
390
|
450
|
590
|
615
|
550
|
565
|
440
|
440
|
500
|
640
|
670
|
600
|
620
|
490
|
490
|
600
|
755
|
780
|
705
|
725
|
590
|
590
|

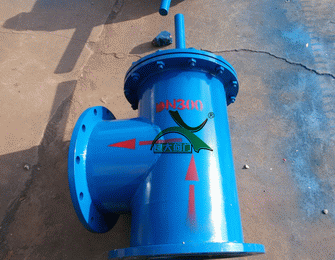

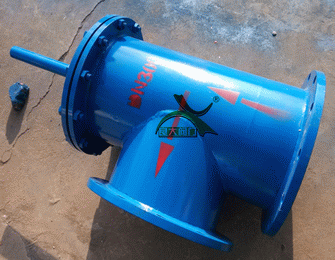

鑄鐵水上式底閥產品實物圖：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【鑄鐵水上式底閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
