當前位置：首頁 >> 閘閥
>> 鍛鋼閘閥 >> 雙關斷手搖柱塞式取樣閘閥 更新時間 2025-5-10 0:40:04
鍛鋼閘閥

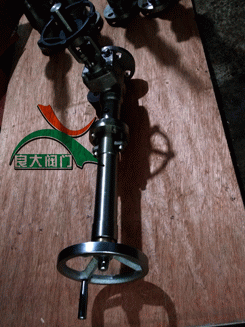

| 雙關斷手搖柱塞式取樣閘閥 |
 |
產品名稱： | 雙關斷手搖柱塞式取樣閘閥 | |||||
| 型號： | ZQY41H | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 150-900LB | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【雙關斷手搖柱塞式取樣閘閥】 | |||||||
雙關斷手搖柱塞式取樣閘閥詳細介紹
雙關斷手搖柱塞式取樣閘閥產品概述：
雙關斷手搖柱塞式取樣閘閥就是其到對管道或罐內介質截取樣品的作用。為雙密封雙關斷手搖柱塞式取樣閥(閘閥)特別適用易結晶工況的反應釜取樣檢驗的專用閥門，是化工生產中常用到的一種檢驗閥門，是生產中放取一定物料檢驗是否達到要求而特別設制的。此閥安裝部位不同，有著不同名稱。比如安裝在罐底可做為排泄閥；裝在側面，可做為進料閥；安裝在管道上可做為噴射閥和取樣閥 ；安裝在管線上：可做為無死區切斷閥。此閥也是中國石油廠專用閥。雙關斷手搖柱塞式取樣閘閥屬于柱塞閥中一種體形結構最小的閥之一。此閥操作方便，開啟自由，運動靈活可靠，柱塞裝配維修簡單，密封結構合理，上下密封圈更換方便，最適合排放沉積物或粘稠的流體。廣泛應用在化工、制藥、農藥、染料、食品加工行業等。
雙關斷手搖柱塞式取樣閘閥產品優點：
雙關斷手搖柱塞式取樣閘閥用來移除受壓系統里小量產品。主要特征是閥門里沒有任何不流動的死區，在這里堆積和變質或污染。這些閥門可作衛生用或生物工藝用。大多數樣品閥是柱塞或活塞在緊配合城的滑動。使用柱塞或活塞就是這些閥門有時候被稱作“柱塞閥”的原因。
(1)、結合閘閥取樣
雙關斷手搖柱塞式取樣閘閥用來移除受壓系統里小量產品。主要特征是閥門里沒有任何不流動的死區，在這里堆積和變質或污染。這些閥門可作衛生用或生物工藝用。大多數樣品閥是柱塞或活塞在緊配合城的滑動。使用柱塞或活塞就是這些閥門有時候被稱作“柱塞閥”的原因。
(1)、結合閘閥取樣
雙關斷手搖柱塞式取樣閥(閘閥)的使用過程中，如果遇到需要使用鍛鋼閘閥時的情況，則應注意在操作時，不能在介質未完全融化前強行開啟閥門，必須等到閥門內結晶溶化后才能開啟閥門，否則容易造成安全事故。此時取樣閥可以是半關或全開狀態。
雙關斷手搖柱塞式取樣閥(閘閥)使用取樣閥時，還要注意不能強行開啟閘閥，如果遇到閥門不能開啟的情況，切忌使用加長力臂，這樣會造成閥門的受力過大而導致閥芯和閥桿的脫落，或?qū)е氯硬考膿p壞，導致安全隱患。
雙關斷手搖柱塞式取樣閘閥結構特點：
1、雙關斷手搖柱塞式取樣閥(閘閥)主要由閥體、閥蓋、閥柱、閥筒、上密封圈、下密封圈、封圈壓蓋、手柄、鍛鋼閘閥等零件組成。該產品采用硅熔膠精密鑄造。閥體采用（304或316不銹鋼）一次澆鑄成型，或無縫管連接縫隙與焊縫。雙關斷手搖柱塞式取樣閥(閘閥)取樣前，應先在管道或槽體安裝部位安裝一片法蘭，將雙關斷手搖柱塞式取樣閥(閘閥)按鍛鋼閘閥法蘭頭方向插入管道或槽體內，然后在外側進行螺栓緊固。因此，沒有連接方面的問題。真正的雙密封系統，可避免泄漏的發生。密封最高溫度可達300℃?？梢愿鶕?jù)安裝需要設計塞外露長度，確保容器取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置。柱塞圓柱度精度高，保證活塞全行程運動順暢，同時無阻塞，無泄漏。靜態密封圈防止泄漏，并且在活塞運動時可以清除活塞上的沉淀物，防止阻塞發生。它的特點是有一個向管道內推入的圓柱頭，這是它與其他閥門的不同之處，因而稱之為內推閥。由于閥頭呈圓柱形，閥頭向閥內開啟后就產生了一個圓柱形的開啟面，便于物料流出，當管內有結疤時，閥頭的推力足以將結疤壓碎。另外，由于閥頭伸入鍛鋼閘閥內通過，而法蘭與管道或容器相連，這就防止了物料在短管內的堵塞或泄漏，起到雙密封的作用。此閥采用徑向閥柱密封圈，閥筒與閥體精確對位，及上下密封圈與閥柱的側面密封性良好。雙密封柱塞型取樣閥門不會發生卡死現象，不會有阻塞情況出現。我們的特殊活塞設計可以使活塞深入到容器中。
2、雙關斷手搖柱塞式取樣閥(閘閥)進出口為60度閥，形態如“Ｙ”字。通?？煞QＹ型閥或角閥，也可屬于角閥中的一種特殊閥。此閥進口處為法蘭，出口為內絲。精小形閥閥柱采用兩段Ｔ型槽或彈珠連接，閥柱螺紋部與閥柱螺母相配，閥柱螺母靠螺紋旋緊在閥蓋上，然后用銷釘固定。閥柱和手柄采用圓方連接，然后用螺母壓緊，這樣旋轉手柄或手輪雙用式作用就可以開啟或關閉閥門。
3、雙關斷手搖柱塞式取樣閥(閘閥)柱塞具有移動密封。柱塞只有靜密封。當關閉的時候，活塞/柱塞的末端跟管道或容器口齊平。輔助密封安裝用來防止產品溢出。很多組合可用。高黏度液體和干固體需要采用特殊的類型。閥門可以設計為分配測定的樣品，而不是由操作者控制的任意量。帶衛生級別的PTFE密封的活塞閥可以采用多種金屬制造，適合操作壓力從ANSI150LB到2500LB。金屬密封溫度可以達到-212~648度。
4、便攜式樣品閥適用于液體容器允許安全地轉移產品到小容器里。閥門設計跟隨軟管的快速斷路接頭相似，閥門有一半是接在兩個容器上的。當兩半都連接上的時候，大的容器就可以開啟。閥門關閉的時候兩半才分離，單獨的時候，兩半都密封。
5、雙關斷手搖柱塞式取樣閥(閘閥)結合鍛鋼閘閥為一體式結構，為突破固定式設計結構使密封能更強、閥的難度增高。其雙閥合一的開關操作合理的配合作業。外觀怪特性更強，更美觀。閥的成本提高了，但性能與感觀上提高了。直得使用方需求的選擇。
雙關斷手搖柱塞式取樣閘閥工作原理：
1、雙關斷手搖柱塞式取樣閥(閘閥)取完樣后，可單手緊握住手柄順時針旋轉，手柄帶動閥柱，閥頭就會穿過鍛鋼閘閥，閥門關閉，閥柱充滿整個閥體，單關閥的作用。也可以先關閉鍛鋼閘閥，接著半關取樣閥。起到雙關密封的作用；取樣時，逆時針旋轉手柄，閥頭向閥內回縮到閥筒出口角度位，保證最大流量，同時清除沉淀物，閥門開啟。同時要求鍛鋼閘是開啟狀態。取樣閥的閥頭是一種可更換的部件，因而維護起來比較方便。其最大優點是不易堵塞，避免了清理取樣閥存在的危險；而且保證了取樣的正常進行。取樣閥在半關狀態下，先開啟鍛鋼閘閥，再次打開取樣閥。直到管道或罐內介質通過此閥截取樣品。
2、在工業生產中有時手工操作是很危險的，而且為了實現自動化取樣，需要一種能遠程操作、自動控制的裝置來驅動取樣閥的開或關狀態。將取樣閥的手柄取下，安裝上電磁驅動裝置或氣動驅動裝置，就能實現這一要求。由于取樣閥只有開、關兩個狀態，沒有處于開、關之間的中間狀態因而所需要的電磁驅動裝置或氣動驅動裝置也是比較簡單的。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【雙關斷手搖柱塞式取樣閘閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
