美標止回閥

產品名稱：

美標止回閥

型號：

H44H/Y

口徑：

DN15-600

壓力：

150-2500LB

材質：

鑄鋼、不銹鋼等

良大優勢：	1、質量穩定：實行全過程質量監控細心把關，全方位檢測！ 2、價格合理：高效率的成本控制減少開支，讓利于客戶！ 3、交貨快捷：充足的庫存，便捷的物流嚴格按照合同期交貨！
訂貨須知：	請您盡量提供詳細參數 ①名稱 ②型號 ③口徑 ④壓力 ⑤材質 ⑥連接 ⑦傳動 ⑧溫度 ⑨介質 ⑩附件
良大服務：	提供全套流體控制解決方案，良大閥門售前、售中、售后專業服務。

您正在瀏覽：【美標止回閥】

美標止回閥詳細介紹

美標止回閥產品概述：
美標止回閥廣泛適用于公稱壓力150LB-2500LB，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。

美標止回閥產品優點：

1、美標止回閥產品結構緊湊合理、密封可靠、性能優良。

2、美標止回閥體積小、重量輕。

3、美標止回閥適用范圍廣。

4、美標止回閥閥瓣關閉快速快、動作靈敏。

5、美標止回閥關閉沖擊力小、不易產生水錘現象。

6、美標止回閥流道通暢、流體阻力小。

美標止回閥規范標準：

類型	設計與制造	結構長度	法蘭尺寸	壓力～溫度	試驗～檢驗
旋啟式止回閥	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回閥	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598

美標止回閥性能規范：

公稱壓力（Lb）		150	300	600
強度試驗	MPa	3.1	7.8	15.3
強度試驗	Lbf/in2	450	1125	2225
水密封試驗	MPa	2.2	5.6	11.2
水密封試驗	Lbf/in2	315	815	1630
氣密封試驗	MPa	0.5～0.7
氣密封試驗	Lbf/in2	60～100

美標止回閥零件材料：

體、蓋、瓣、搖桿、導向套	銷軸	墊片	密封面	工作溫度（℃）	適用介質
WCB	2Cr13	增強柔性石墨 1Cr13/柔性石墨不銹鋼/ 耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤425	水、蒸汽、油品、硝酸類、醋酸類、強氧化介質、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

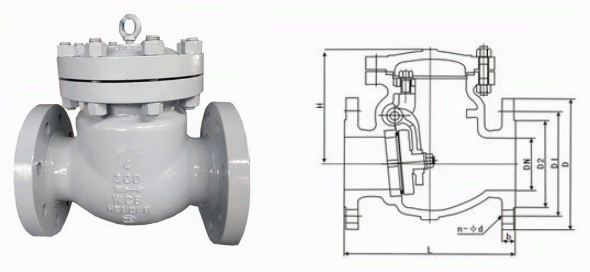

美標止回閥外形結構圖：

美標止回閥連接尺寸：

NPS	DN	Class 150Lb							WT(Kg)
in	mm	L	D	D1	D2	b	n-Φd	H	WT(Kg)
2"	50	203	157	120.7	92	19.50	4-Φ19	161	17
21/2"	65	216	178	139.7	105	22.5	4-Φ19	180	23
3"	80	241	190.5	152.4	127	24	4-Φ19	190	33
4"	100	292	229	190.50	157.2	24	8-Φ19	220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
8"	200	495	343	298.5	270	29	8-Φ22.5	292	137
10"	250	622	406	362	324	30.5	12-Φ25	350	207
12"	300	698	483	432	381	32	12-Φ25	398	279
14"	350	787	533	476.8	413	35	12-Φ29	445	387
16"	400	864	597	539.8	470	37	16-Φ29	490	446
18"	450	978	635	577.8	533	40	16-Φ32	520	621
20"	500	978	698	635	584	43	20-Φ32	546	770
24"	600	1295	813	749.3	692	48	20-Φ35	880	970
Class 300Lb
2"	50	267	165	127	92	22.5	8-Φ19	179.5	20
21/2"	65	292	190	150	105	25	8-Φ22	190	24
3"	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5	246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
8"	200	533	381	330	270	41.5	12-Φ25.5	328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
12"	300	711	521	451	381	51.0	16-Φ32	420	286
14"	350	838	584	514	54	54	20-Φ32	470	400
16"	400	864	648	572	57	57	20-Φ35	530	550
18"	450	978	711	629	60	60	24-Φ35	584	700
20"	500	1016	775	686	64	64	24-Φ35	610	860
24"	600	1346	914	813	70	70	24-Φ41	860	1931
Class 600Lb
2"	50	292	165	127	92	25	8-Φ19	203	34
21/2"	65	330	190	150	105	29	8-Φ22	229	45
3"	80	356	210	168	127	32	8-Φ22	235	63
4"	100	432	273	216	157	38	8-Φ25	286	114
6"	150	559	356	292	216	48	8-Φ29	330	207
8"	200	660	419	349	270	56	12-Φ29	381	387
10"	250	787	508	432	324	64	12-Φ32	457	580
12"	300	838	559	489	381	67	16-Φ35	584	778
14"	350	889	603	527	413	70	20-Φ38	635	869
16"	400	991	686	603	470	76	20-Φ41	684	1380

提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【美標止回閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
